導入事例3 油脂タンク残量監視(数値)パッケージ

圧力センサーによる重油量の遠隔監視

圧力センサーによる重油量の残量監視を実現するソリューションです。計測された重油量は遠隔でモニタリングすることができます。また閾値を設定し、アラートメールを送信することも可能、巡回メンテナンスの効率化やコスト削減に見てつなげることもできます。計測したデータ傾向を見て、行動計画を立てることにも役立ちます。

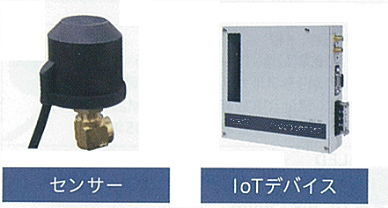

機器構成例

機器構成例

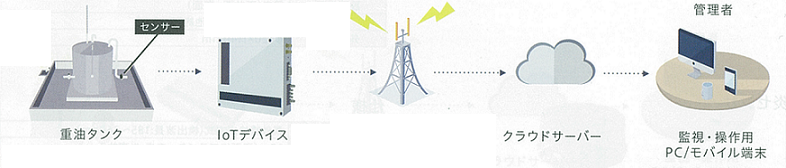

システム構成図

システム構成図

圧力センサー 仕様

定格圧力 25kPa 50kPa 100kPa 200kPa
測定範囲 0.25kPa
(0-2.5mH2O)
0.50kPa
(0-5mH2O)
0-100kPa
(0-10mH2O)
200kPa
(0-20mH2O)
圧力の種類 ゲージ圧
最大負荷圧力 定格圧力の2倍
適用液体 空気、水、油
消費電流 15mA 以下
出力電圧 0.2~4.6V(出力インピーダンス 10Ω以下)
オフセット電圧 0.2±0.1125V(at 0kPa)(電流電圧変動誤差含まず)
圧力の種類 ゲージ圧
直線性 ±2% F.S.以下
ヒステリシス ±2% F.S.以下
電圧の影響 ±7% F.S.以下
温度の影響 ±0.12% F.S./℃以下
使用周囲温度 0~50℃(ただし、凍結しないこと)
使用周囲湿度 35~85%RH(ただし、凍結しないこと)
導圧部 G1/4袋ナット 締付トルク 2N・m
配線 赤 Vcc+5V、黒GND、白Vout出力

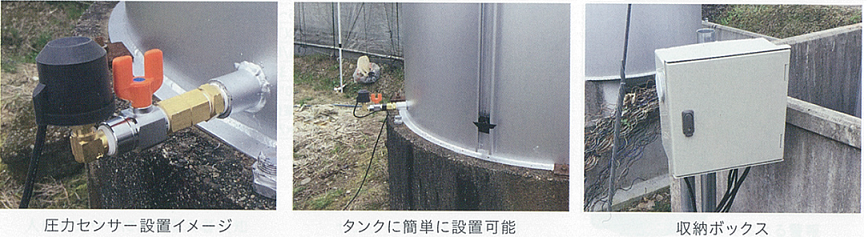

設置事例

設置事例
