ドラム缶用レベルゲージ

油量計の動作説明

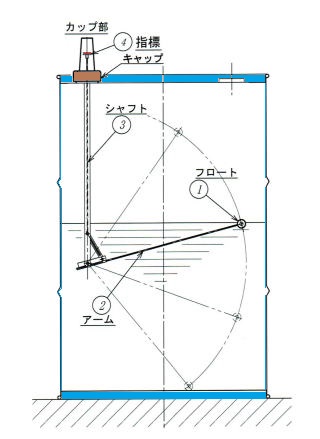

油量計の動作説明図

フロート①は液面に浮いており、液面のレベルとともに昇降します。

フロートの動きはアーム②を介してシャフト③に伝わり、上部にある指標④を動かして液面の位置を示します。

購入はこちら»購入はこちら

F-SLS型外観 F-TTS型外観
F-SLS型F-TTS型

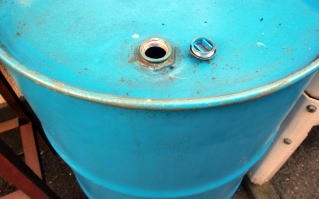

ドラム缶の差し込み口 ドラム缶の通気口にそのまま挿し込めます。

■F型の構造と動作

F型設置例

 このレベルゲージは灯油ホームタンクなどで実績のあるカップ式で梃式油量計をドラム缶の通気口に設置出来るようにしたものです。

ドラム缶内の液体が減ったり、溜めている液体が増えた場合には、液面に浮いているフロートが上下し、カップ内の赤い指標の位置で示しますので、ドラム缶内のおおよその液量をいつでも確認できるので便利です。

■設置について

ドラム缶への取付方  ドラム缶の通気口にフロートから挿入して3本のネジで固定するだけですぐに表示します。
F-SLS型のカップ部

レベルゲージのフロートがフェノール樹脂製のものは水・油以外の用途には使用できませんのでご注意ください。

仕様

型式 F-SLS F-TTS F-SSS
部品/材質
カップ アクリル樹脂 アクリル樹脂 アクリル樹脂
キャップ 亜鉛引鈑 亜鉛引鈑 ステンレス
本体 亜鉛引鈑 亜鉛引鈑 ステンレス
 シャフト 亜鉛引線 亜鉛引線 ステンレス
 アーム 亜鉛引線 亜鉛引線 ステンレス
 フロート フェノール樹脂 ステンレス ステンレス

 液体の比重が0.8以上に使用可能。酸には使えません。
