ドラム缶液面計

ドラム缶液面計 UT823型

ドラム缶の上から錘を底まで下ろすと大体の分量がわかります。

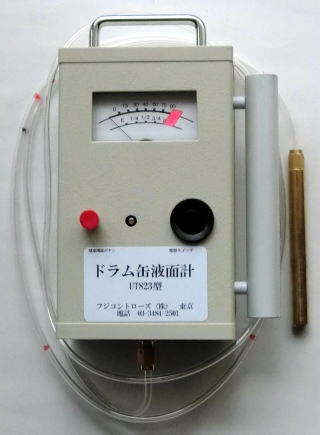

製品外観
製品外観

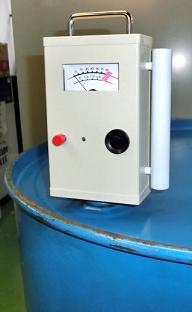

設置例
設置例

PDF IconUT823資料

液面の高さをメーターの指針で

 液面レベルセンサー(ステンレベラ)の先に感知部(錘)の付いたエアチューブをつなぎドラム缶の底に錘が着いた位置で底から液面までの深さを指針で示すようになっています。

購入はこちら»購入はこちら

UT823型ドラム缶液面計の概要

  1. エアチューブ:4φ×70cm
  2. 電源  単3電池: 4個 6V
  3. 液面感知   :ステンレベラ
          (液面レベルセンサー)
  4. 検知部    :10φ×100
  5. 計測範囲   :10cm~80cm

 ステンレベラは、ステンレス薄膜で液面レベルを検出するセンサです。

ドラム缶液面計の原理と見方

 エアチューブの先端にある感知部(錘)がドラム缶の底に着くとエアチューブ内の圧力は液体の液面までの深さに等しくなります。この圧力をレベルセンサーが感知してメーターの指針で表示します。

 ドラム缶に入っている液体の液面は、液体により比重が異なりますので、比重1(水)の表示になっています。

  因みに灯油は0.8.・潤滑油0.9と言われていますので、参考になさって下さい。
